Phantomlab模体CCT189 & CCT191

CCT189和CCT191 MITA IQ LC模体设计用于执行MITA CT IQ任务组定义的低对比度测量。CCT189专为身体成像低对比度评估而设计，CCT191专为头部成像低对比度评估而设计。

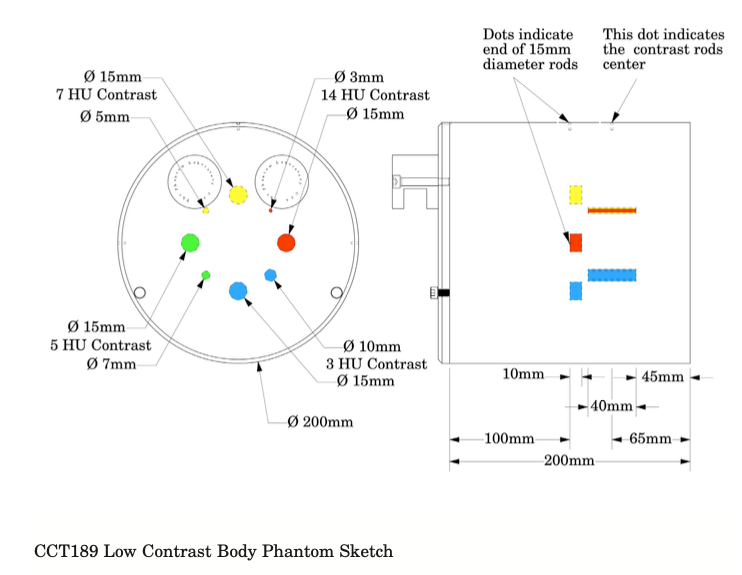

CCT189低对比度体模体示意图
CCT189模体有8根对比棒。四根对比棒长40mm，每根都有不同的直径和标称对比度。从每个选定批次的对比棒样品在我们的内部CT扫描仪上进行多次扫描测试。对比棒的扫描结果通过自动分析进行分析。而这些对比测量值在目标值的0.05%以内，以便更精确地评估您的幻像，我们建议对多次扫描进行平均。
标称对比度值和直径分别为：3mm直径14HU、5mm直径7HU、7mm直径5HU、10mm直径3HU （HU指Hounsfield单位或CT编号）。每根40mm长的对比棒对应一根10mm长的直径15mm的对比棒。为了保证对比度的一致性每种对比度的40mm棒和10mm棒来自同一铸造批次。
模体有四个对齐点，有助于定位模体。
有三个点，定义与10mm长，15mm直径对比棒的安装端对齐的平面。其中一个点在顶部，另外两个在模体的两侧。第四个点也在模体的顶部，与40毫米对比棒的中心对齐。

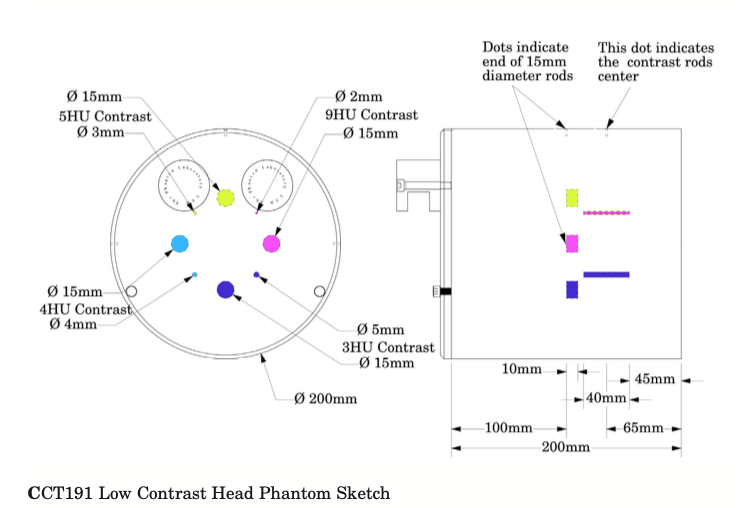

CCT191低对比度头部模体示意图
CCT191幻影有8根对比棒。四根对比棒长40mm，每根都有不同的直径和标称对比度。从每个选定批次的对比棒样品在我们的内部CT扫描仪上进行多次扫描测试。对比棒的扫描结果通过自动分析进行分析。而
这些对比测量值在目标值的0.05%以内，以便更精确地评估您的幻像，我们建议对多次扫描进行平均。
标称对比度值和直径分别为2mm对比度9HU、3mm对比度5HU、4mm对比度4HU和5mm对比度3HU （HU指的是Hounsfield单位或CT编号）。每根40mm长的对比棒对应一根10mm长的、直径15mm的对比棒。为了保证对比度的一致性，每种对比度的40mm棒和10mm棒来自于 相同的铸造批次。
模体有四个对齐点，有助于定位。
有三个点，定义与10mm长，15mm直径对比棒的安装端对齐的平面。其中一个点在顶部，另外两个在幻影的两侧。第四个点也在模体的顶部，与40毫米对比棒的中心对齐。

扫描对齐
CCT189和CCT191配备了Catphan®外壳和底座。
将模体箱放在桌子的龙门架末端，盒子铰链远离龙门架。盒子最好直接放在桌子上，不要放在桌垫上。
打开盒子，将盖子向后旋转180°。如果您使用环空，则需要在盒子中放置额外的重量来平衡模体。患者带可用于增加稳定性。
从盒子中取出模体，并将Catphan®挂在盒子的龙门架末端。确保箱子与幽灵的重量稳定，并适当平衡以防止倾倒。
使用水平和调整拇指螺钉来水平Catphan®。当幻像调平后，沿着盒子的末端滑动幻像，使幻像顶部的切片中心点与x轴对准光对齐。
使用表高度和索引驱动器来定位模体。
